4-20ma转0-100mA0-300mA 高压隔离器
点击图片查看原图
产品: 浏览次数:1284-20ma转0-100mA0-300mA 高压隔离器
品牌: IBF
786: 678
879: 786
单价: 6.40元/pcs
最小起订量: 1 pcs
供货总量: 99999 pcs
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2019-12-19 12:47
  询价
详细信息

DIN 11 高压高电流输出变换器
主要特性
将直流输入信号转换成高压的控制信号。
精度等级:0.1 级、0.2 级。产品出厂前已检验校正,用户可以直接使用。
国际标准信号输入:0-5V/0-10V/1-5V/0-±5V/0-±10V,0-10mA/0-20mA/4-20mA 等。
输出标准信号:0-100mA /0-200mA/0-300mA 等。
全量程范围内极高的线性度(非线性度<0.1%)
信号输入/输出/辅助电源,3KVDC 三隔离
型号及定义
DIN11L -IBF- U(A)□- P□- O□
输入额定电压U(或电流A)值 辅助电源P 输出O
U1: 0-5V A1:0-1mA P1: DC24V A1:0-100mA
U2:0-10V A2:0-10mA P2: DC12V A2:0-200mA
U3:0-75mV A3:0-20mA P3: DC5V A3:0-300mA
U4:0-2.5V A4:4-20mA P4: DC15V V4:0-15V
U5:0-±5V V5:0-24V
U6:0-±10V
Uz:用户自定义 Az:用户自定义 Pz:用户自定义Oz: 用户自定义
产品选型举例
例1:输入:0-5V 辅助电源:24VDC 输出:
0-100mA
产品型号: DIN 1X1
IBF-U1-P1-A1
例2:输入:0-20mA 辅助电源:12VDC 输出:0-24V 产品型号: DIN 1X1
IBF-A3-P2-V5
通用参数
精 度 ---------- 0.1% ,0.2% 隔 离 ---------- 信号输入/输出/辅助电源
辅助电源---------- DC5V、12V、15V、24V 绝缘电阻 ---------- ≥20MΩ
工作温度---------- -25 ~ +70℃ 耐 压 ---------- 信号输入/输出/辅助电源
工作湿度---------- 10 ~ 90% (无凝露) 3KVDC,1 分钟,漏电流1mA
存储温度---------- -45 ~ +85℃

存储湿度---------- 10 ~ 95% (无凝露)



- 3 -
注意事项:
1、使用前根据装箱单,以及产品标签,仔细核对和确认产品数量、型号和规格。

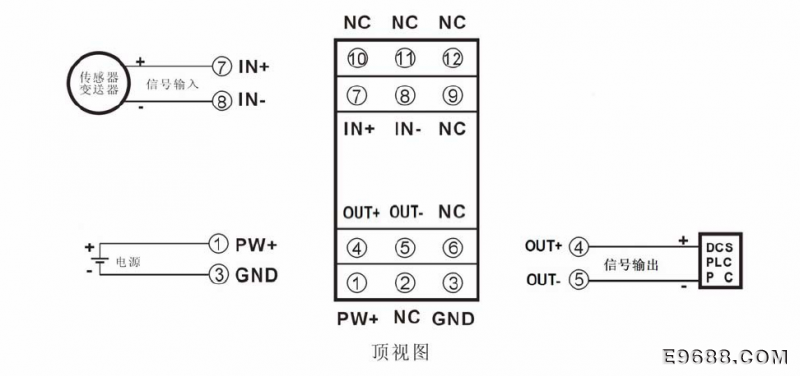

2、使用时必须按所选产品型号对应的接线参考图,正确连接信号输入、输出和电源线,检查无误后再接通电
源和信号。
3、当用表笔直接测量信号时,请将端子旋紧。
4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。
5、集中安装时,安装间距≥10mm。
6、产品出厂时已调校好,请勿随意调校。确需现场调校时,请与我公司联系。
7、产品为一体化结构,不可拆卸,同时应避免碰撞和跌落。本产品质保2 年,在此期间,本公司免费维修或
更换。人为损坏或者涂改和撕下产品上的任何标贴的概不退换。
8、产品内部未设置防雷击电路,当产品的输入、输出馈线暴露于室外恶劣气候环境之中时,请注意采取防雷
措施。
9、产品规格更新时恕不另行通知。
保修:
本产品自售出之日起两年内,凡用户遵守贮存、运输及使用要求,而产品质量低于技术指标的,可以返
厂免费维修。因违反操作规定和要求而造成损坏的,需交纳器件费用和维修费。
